Le mur composite béton de site / pierre de taille banchée





Le projet du bâtiment d'accueil de l'Abbaye de TRIZAY (Charente Maritime) a été l'occasion d'expérimenter le principe d'incruster des pierres de taille,

dans un mur en béton de site calcaire.


Ce principe est une déclinaison du principe de la pierre banchée réalisée avec des moellons,

appliquée à la pierre de taille suivant notre principe : un peu d'inédit, beaucoup de courant.



Les incrustations de pierre se font avec des pierres de taille de 8 cm d'épaisseur,

ce qui reste relativement économique et assure une prise suffisante dans le mur pour garantir une bonne tenue.


L'objectif était de mettre au point la technique, pour ensuite la développer dans un autre projet plus important, à SEPTMONTS dans l'Aisne.

Projet conçu en 2014, par :

Laurent Beaudouin, Emmanuelle Beaudouin, Aurélie Husson, Eduardo Souto de Moura, Hervé Beaudouin, BenoÎt Engel

Maître d'ouvrage : Communauté d'Agglomération du Soissonnais.



Ce projet (non réalisé) avait pour particularité de se situer en lisère du village de SEPTMONTS, au patrimoine très riche.

L'autre particularité c'est la présence d'une importante carrière souterraine de pierre calcaire : La Carrière de Noyant.



Afin d'introduire de la diversité dans le paysage architectural du projet,

chaque Architecte a produit son concept dans un esprit d'harmonie, avec une thématique mettant en oeuvre une matérialité commune.



Le principe d'utiliser la pierre dans la construction des futures maisons a été retenu.

Les contraintes financières imposent de réfléchir à des solutions très simples permettant de rationaliser la construction,

tout en mettant en œuvre, des ressources locales, dans la mesure du possible.

Le présence de la carrière de NOYANT, carrière de pierre calcaire est un atout important

pour mettre en œuvre ce matériau, sous des formes diverses, tout en portant une grande attention au contexte, au territoire et à son histoire,



La nécessité de construire dans une économie maitrisée a conduit à retenir différents principes et modes opératoires.



Le projet de l'agence Beaudouin - Engel :



Le principe était d'utiliser un peu de pierre de taille, en incrustation, et beaucoup de parties courantes avec une mise en oeuvre plus classique.

Ainsi la dépense "pierre" serait mesurée.

Les contacts pris avec la carrière ont permis de déterminer les formats les plus pertinents intégrant les contraintes de taille

et par conséquence de coût et les contraintes de mise en oeuvre, notamment, le levage et le positionnement des pierres.

Des principes de calepinage ont été dessinés pour préfigurer les dessins de façade.



La pierre de taille et sa mise en œuvre :

3 points sont à considérer :

-                  Le dimensionnement et son optimisation par rapport à la production et à l’extraction de la carrière.

-                  Le processus de montage facile et rapide ainsi que les outils de levage nécessaires ou pas.

-                  Les mises en œuvre atypiques.

Pour ce denier point, l’objectif est de rechercher des solutions de montage rapide mettant en oeuvre moins de pierre en volume et en quantité.



Une solution alternative :

Le montage de murs en béton de site, béton fait d’un mélange d’agrégats calcaires concassés, de sables locaux et de ciment blanc.

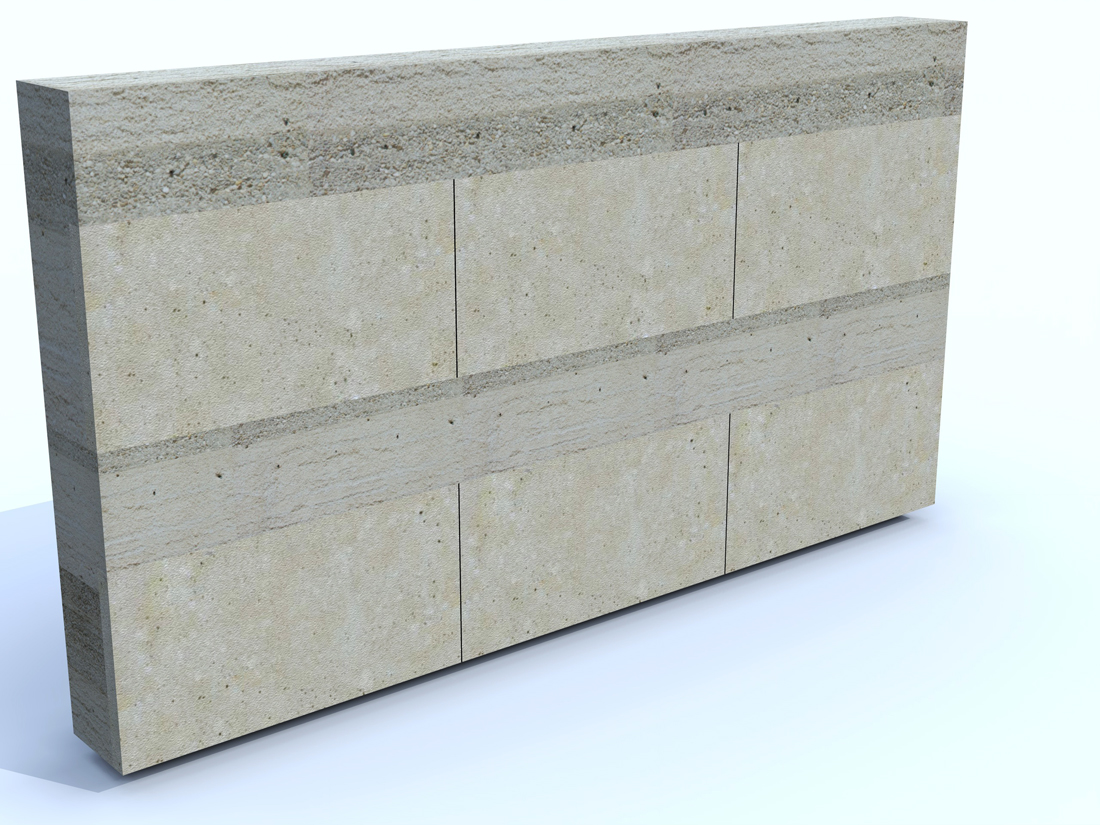

Principe du mur composite en pierre banchée :

Le principe consiste à mixer un béton de site et de la pierre de taille.

Nous avons utilisé cette technique assez simple dans plusieurs bâtiments (avec des moellons calcaires de récupération),

D’autres constructions ont été réalisées, en parement pierre complet, en particulier par Fernand Pouillon pour le Vieux Port à Marseille.

Pour diminuer le volume de pierre et produire des effets contrastés lisse / texturé,

le principe est de mixer les 2 matériaux, par strates successives, en limitant ainsi le nombre des hauteurs de coulage.



Avantages :

Le montage est rapide, la quantité et le volume de pierre sont limités,

le dimensionnement des pierres peut être rationalisé pour n’avoir aucune post - intervention sur site, la pierre peut être utilisée brute de sciage.

Le travail du parement du béton de site, doit se faire par désactivation et d'un lavage à haute pression.

Le sablage risquerait d'éroder les pierres de taille.

Une érosion douce de la pierre de NOYANT, qui est une pierre relativement tendre, peut être une belle solution de finition.

(Voir le traitement de la pierre « neuve » fait pour le bâtiment d’accueil de la Forteresse Royale de Chinon – HBBE Architectes).

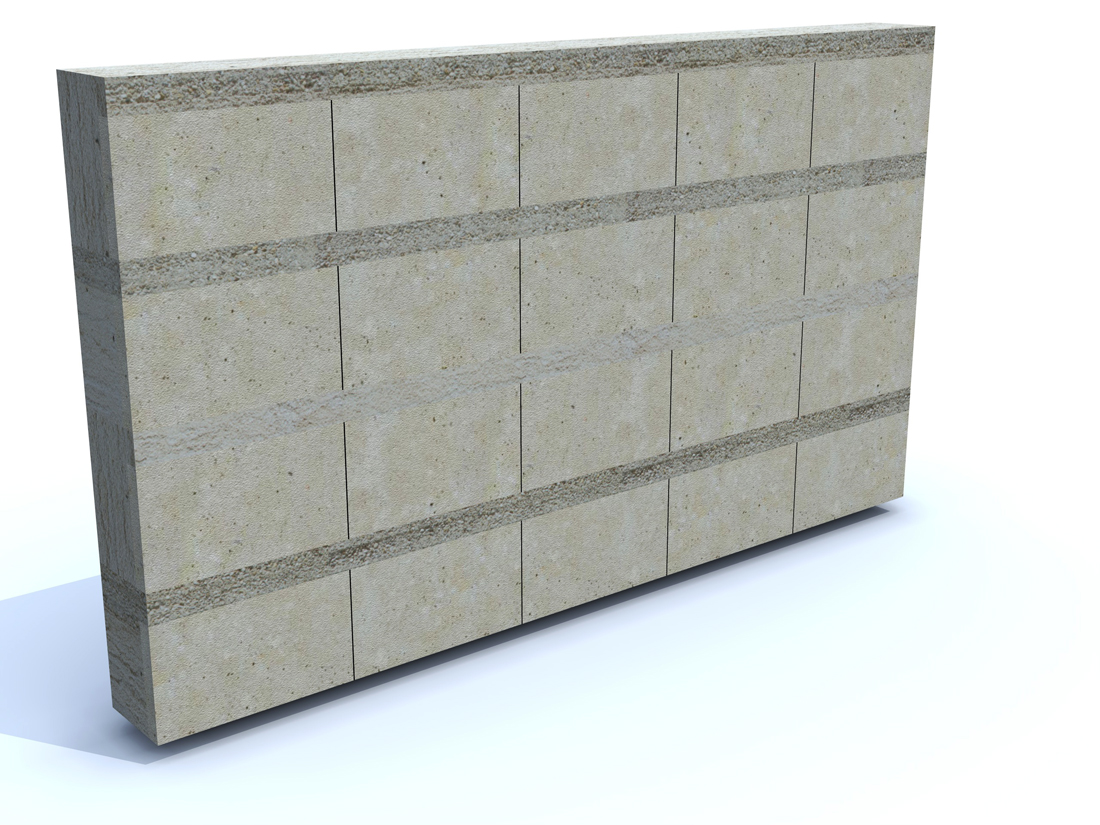

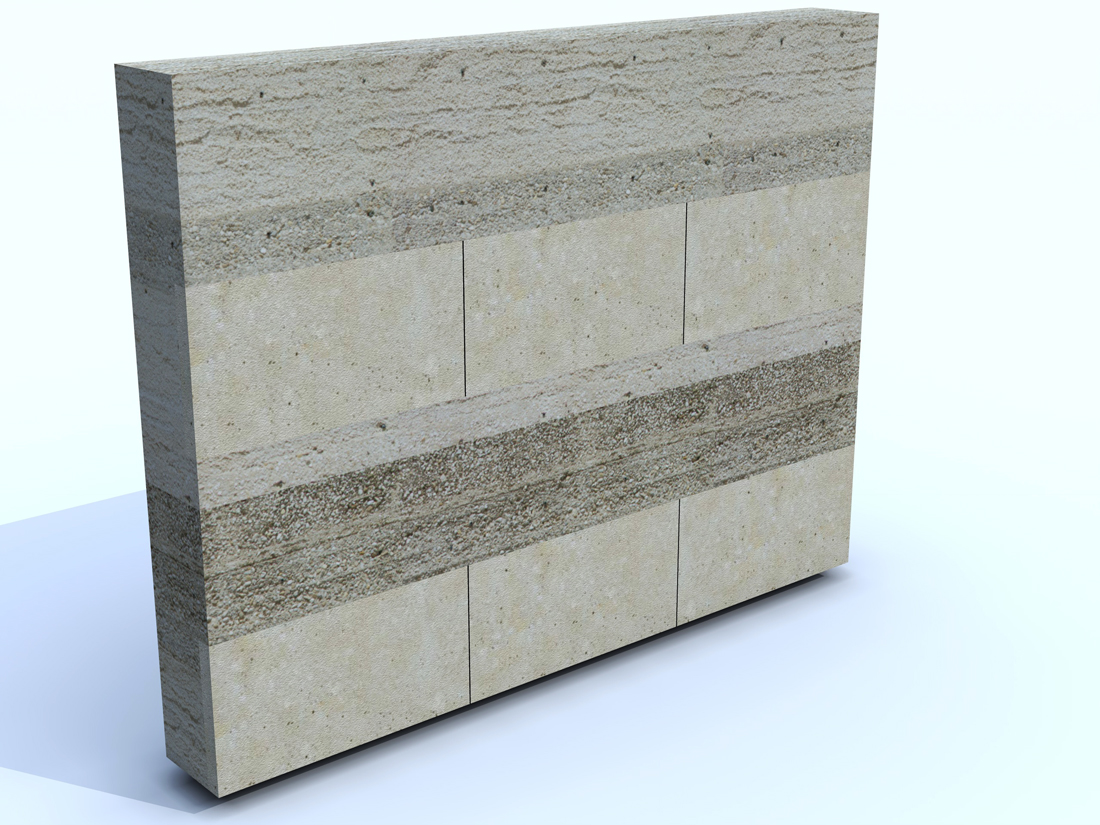

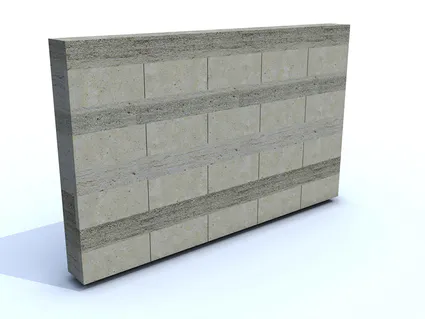

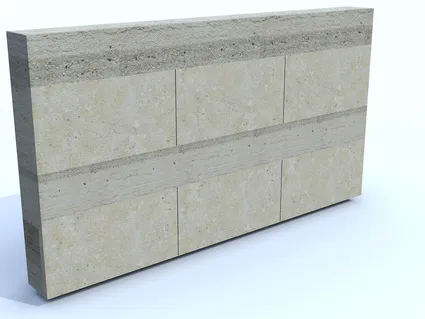

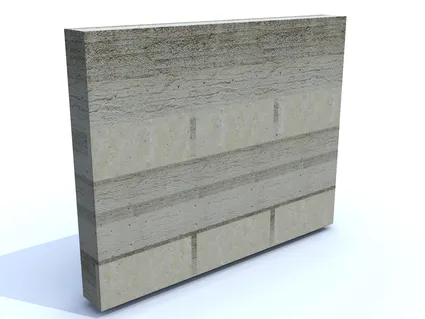

Calibrage et combinaisons dimensionnelles pour 2 hauteurs sous linteau différentes :

205 cm (hauteur standard minimale) et 250 cm (pour des ouvertures pleines hauteurs sans retombées de linteaux, avec des plafonds à 250 cm

(La question de la manipulation, sans outil de levage, peut-être déterminante dans le choix de la taille de la pierre).

Pour des hauteurs sous linteau à 205, (Nota : Pour des questions de structure, dans tous les cas, le linteau est en béton de site)

Epaisseur du mur : pierre : 8 cm - béton de site : 20 cm épaisseur totale : 28 cm.

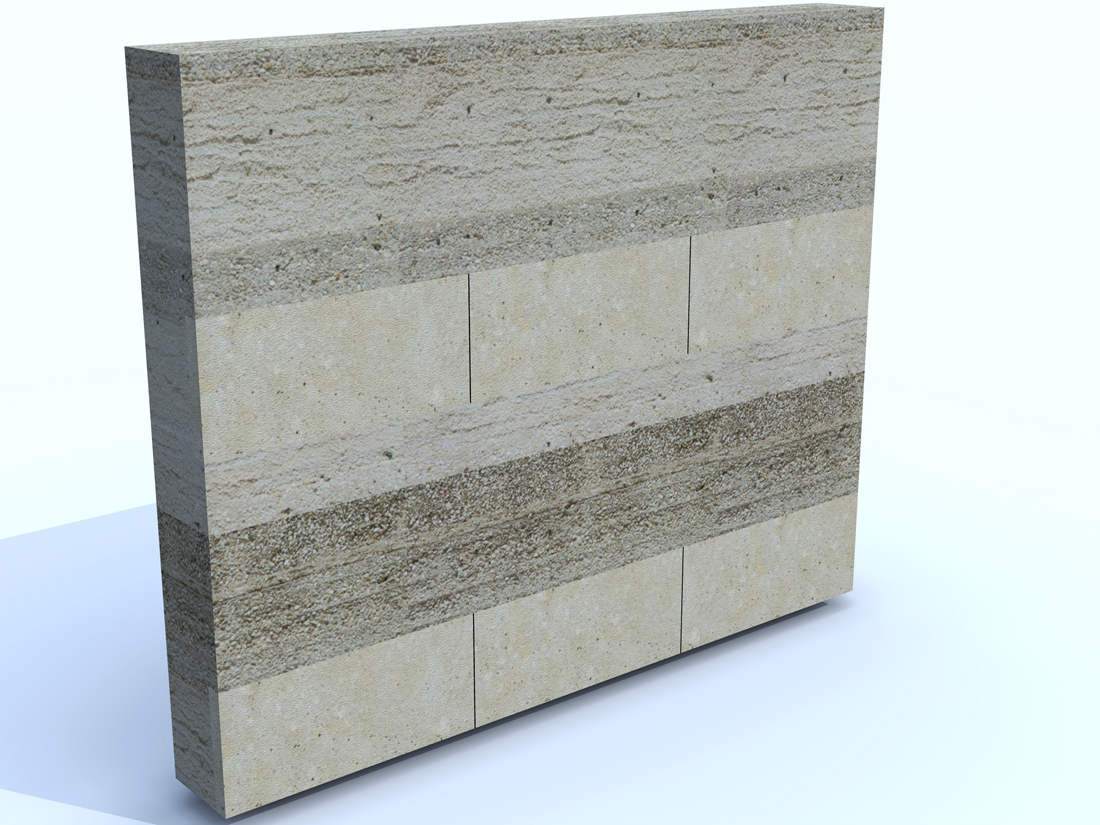

Combinaisons à 2 coulages (compris linteau) :

2 pierres : 88 cm de haut et de xx cm de large à  une hauteur apparente de béton de site : 29 cm

2 pierres : 80 cm de haut et de xx cm de large  une hauteur apparente de béton de site : 45 cm

2 pierres : 75 cm de haut et de xx cm de large à  une hauteur apparente de béton de site : 55 cm

2 pierres : 65 cm de haut et de xx cm de large  une hauteur apparente de béton de site : 75 cm

2 pierres : 55 cm de haut et de xx cm de large à  une hauteur apparente de béton de site : 95 cm

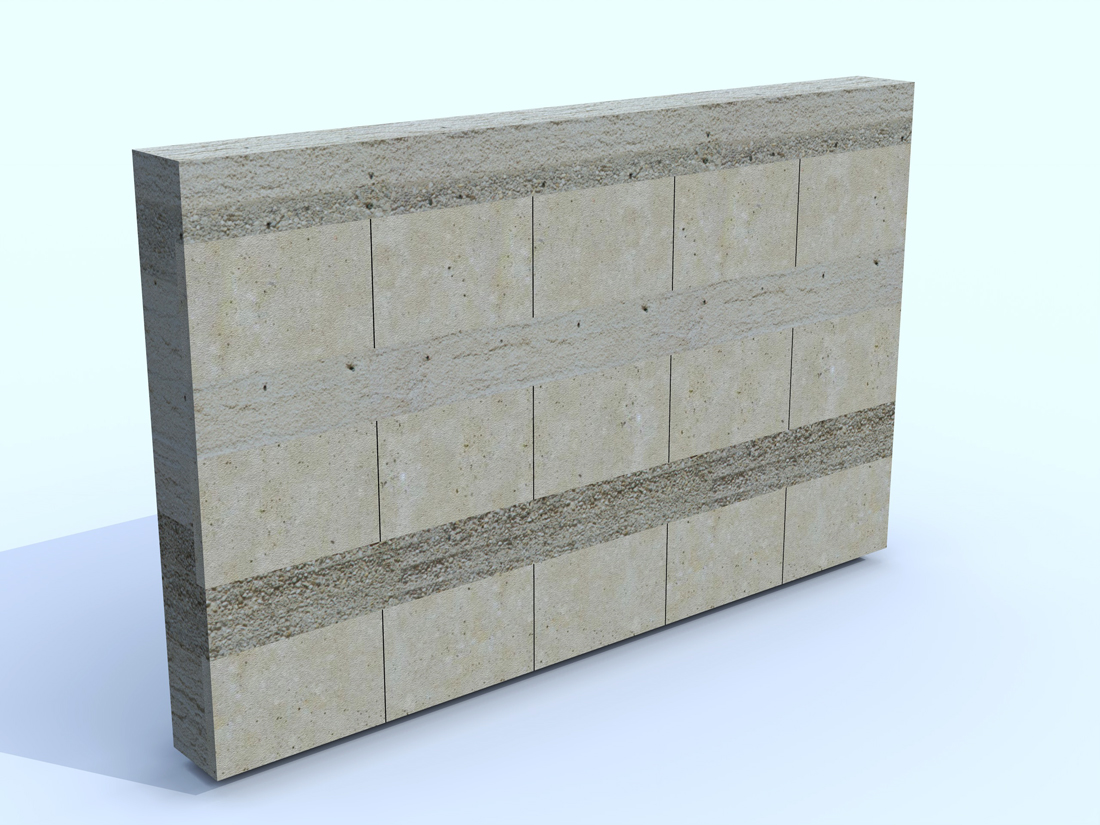

Combinaisons à 3 coulages (compris linteau) :

3 pierres : 49 cm de haut et de xx cm de large 2 hauteurs apparentes de béton de site : 29 cm

3 pierres : 45 cm de haut et de xx cm de large à 2 hauteurs apparentes de béton de site : 35 cm

3 pierres : 35 cm de haut et de xx cm de large 2 hauteurs apparentes de béton de site : 50 cm

3 pierres : 27 cm de haut et de xx cm de large à 2 hauteurs apparentes de béton de site : 62 cm



Pour des hauteurs sous linteau à 250 cm,



Combinaisons à 3 coulages (compris linteau) :

3 pierres : 60 cm de haut et de xx cm de large 2 hauteurs apparentes de béton de site : 35 cm

3 pierres : 50 cm de haut et de xx cm de large à 2 hauteurs apparentes de béton de site : 50 cm

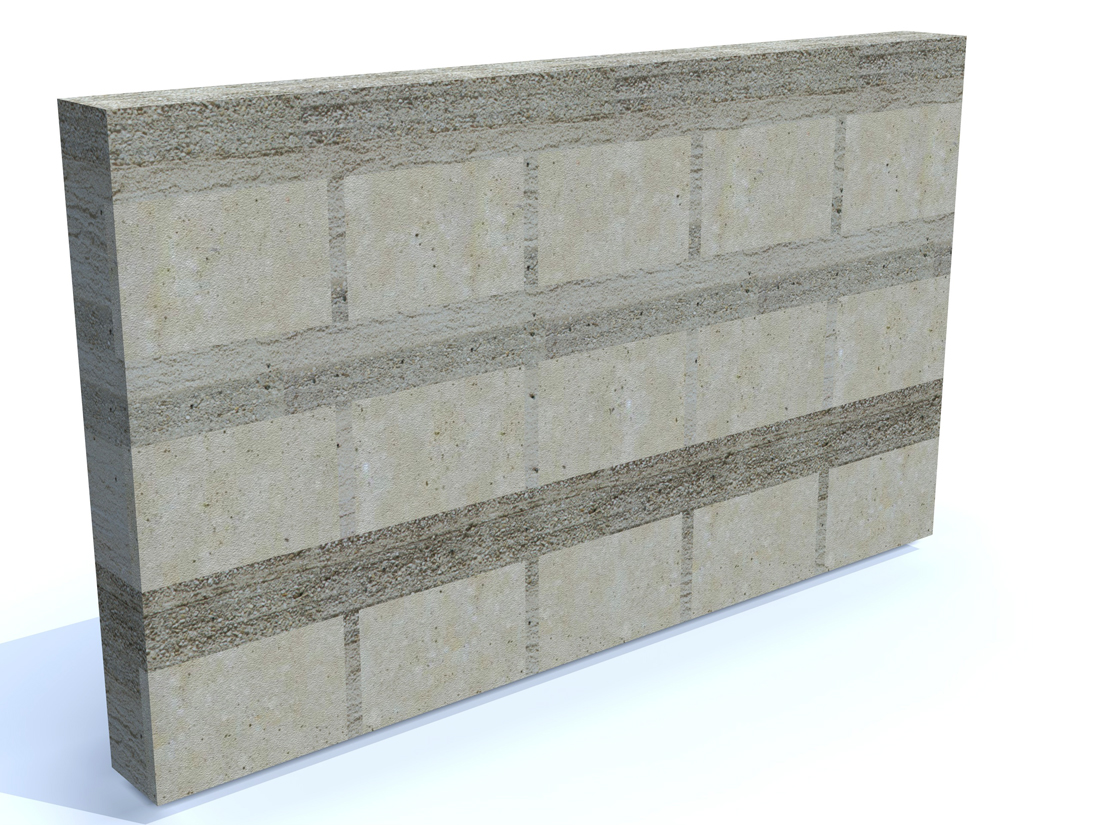

Combinaisons à 4 coulages (compris linteau) :

4 pierres : 40 cm de haut et de xx cm de large 3 hauteurs apparentes de béton de site : 30 cm

4 pierres : 52 cm de haut et de xx cm de large à 3 hauteurs apparentes de béton de site : 14 cm

4 pierres : 31 cm de haut et de xx cm de large 3 hauteurs apparentes de béton de site : 42 cm



Principe de montage et pérennité :

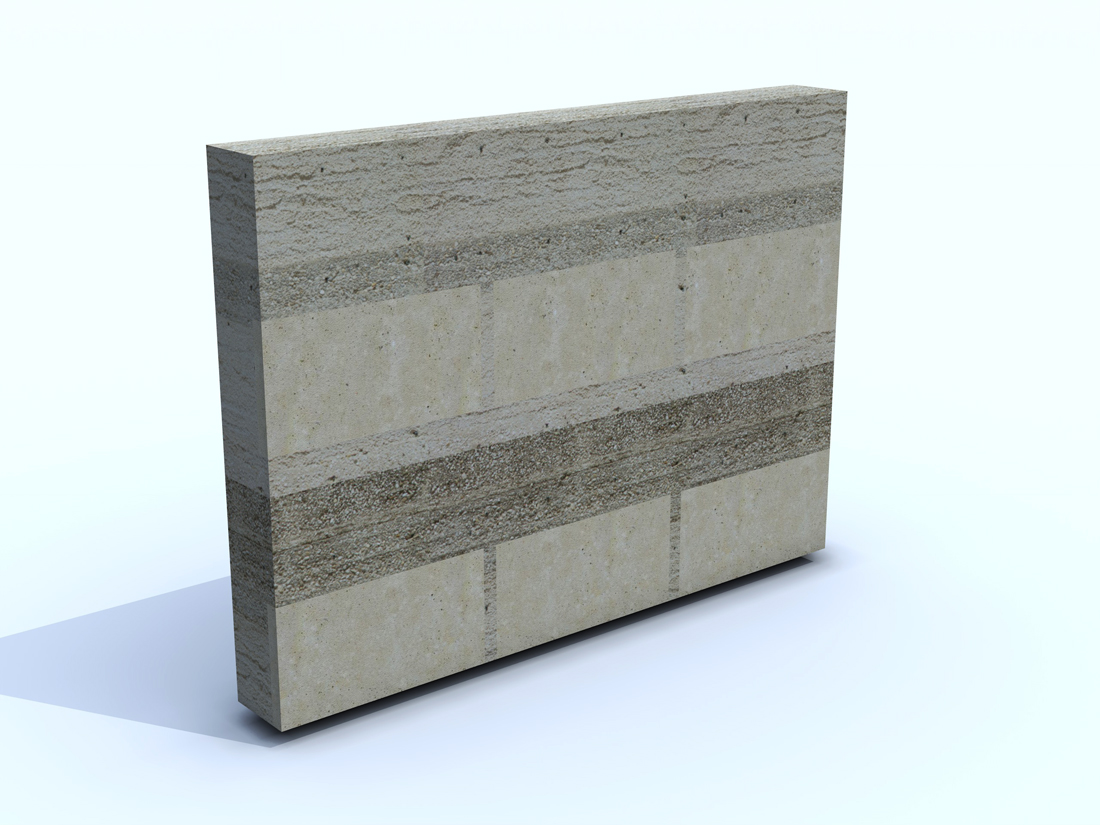

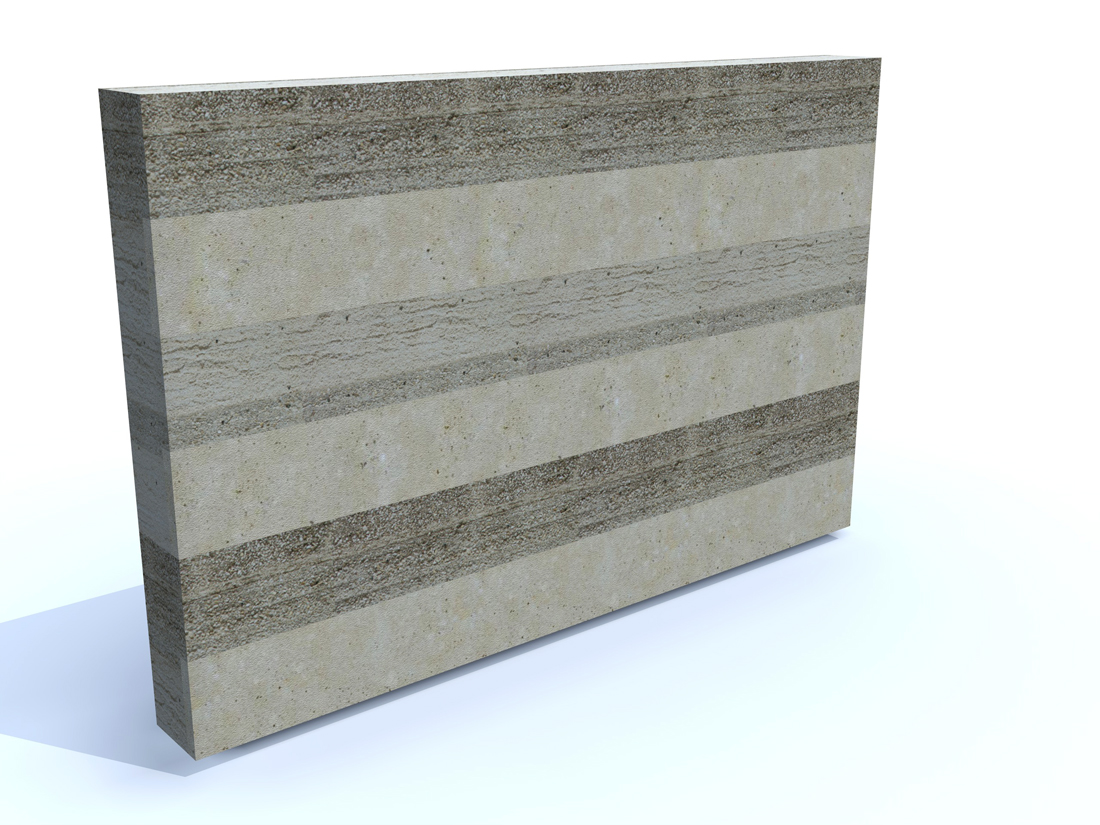

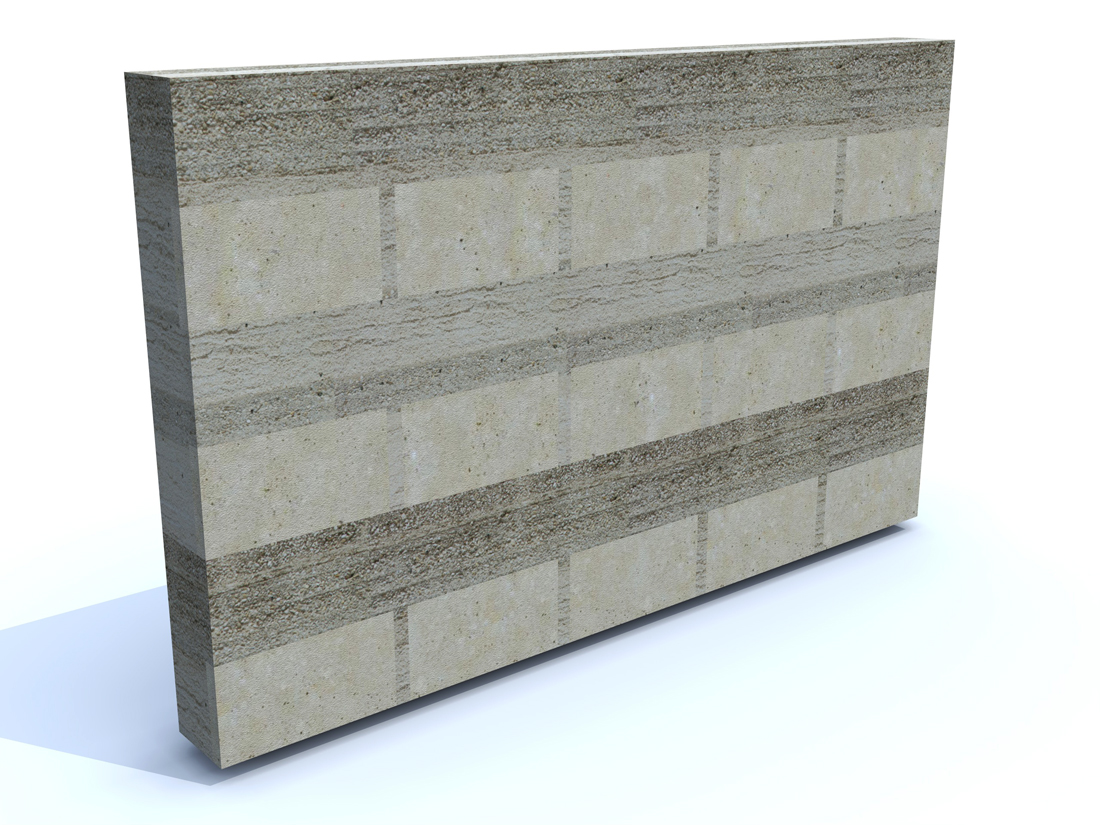

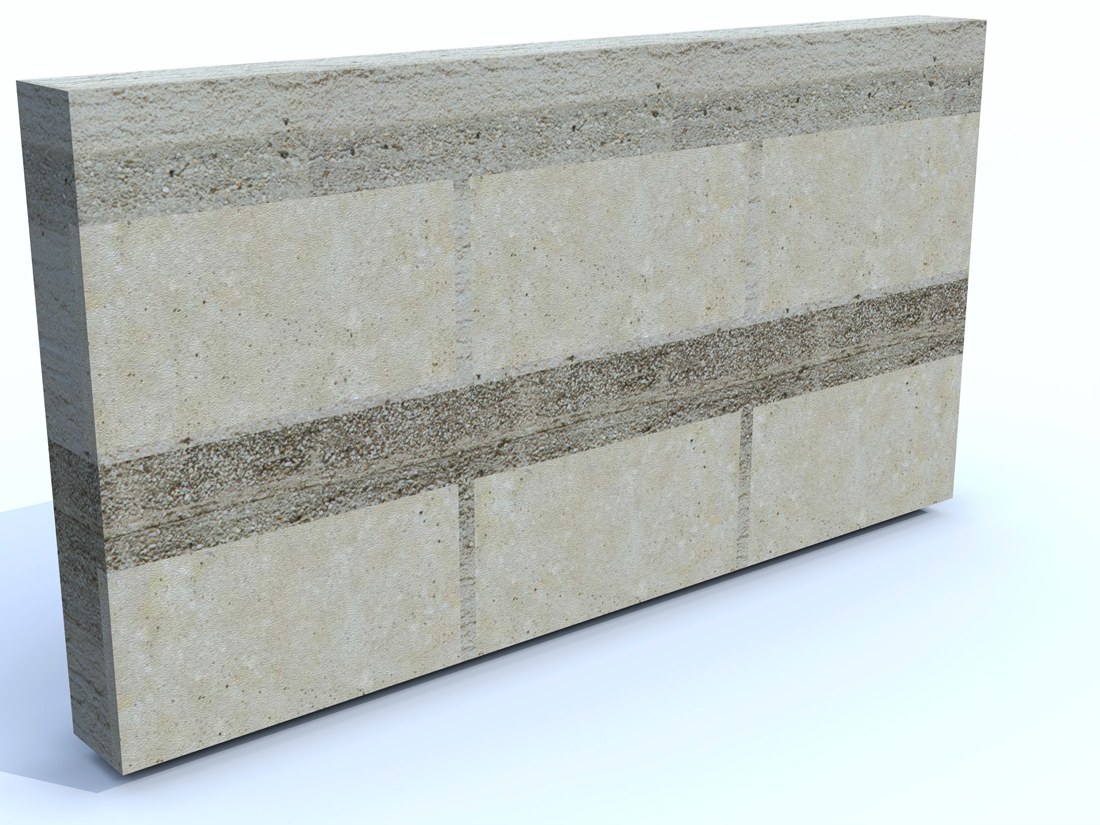

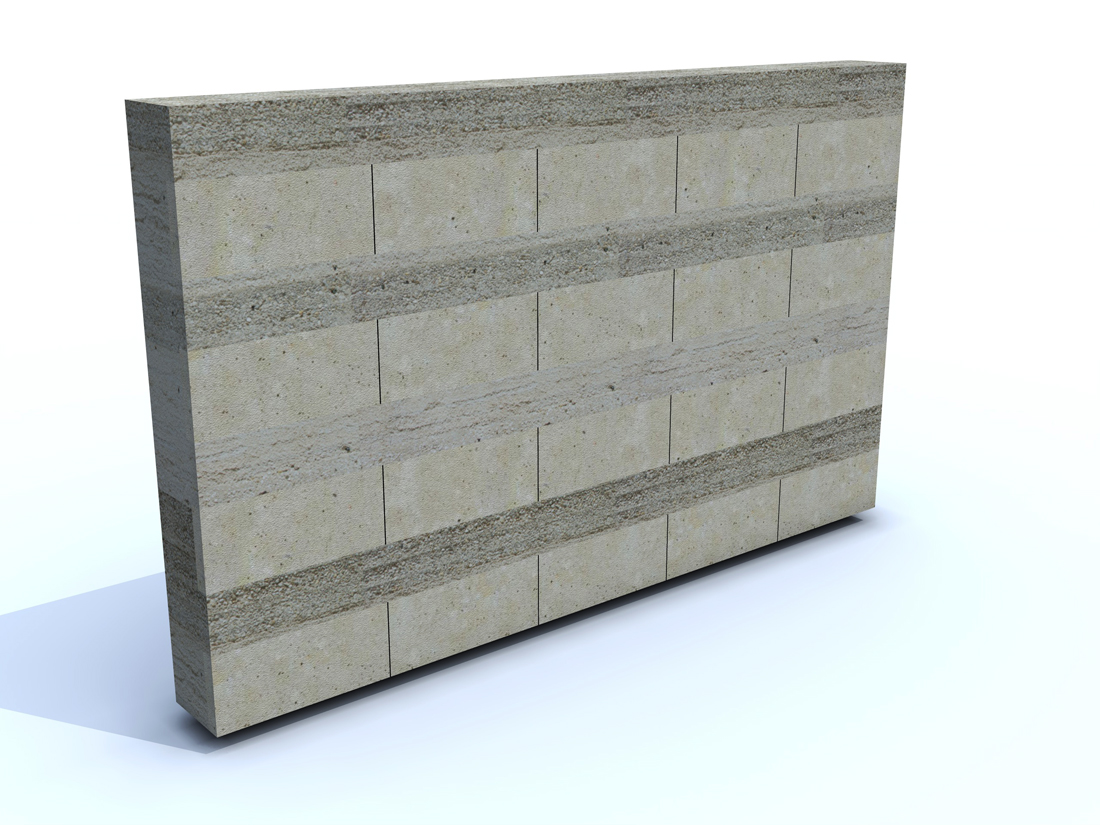

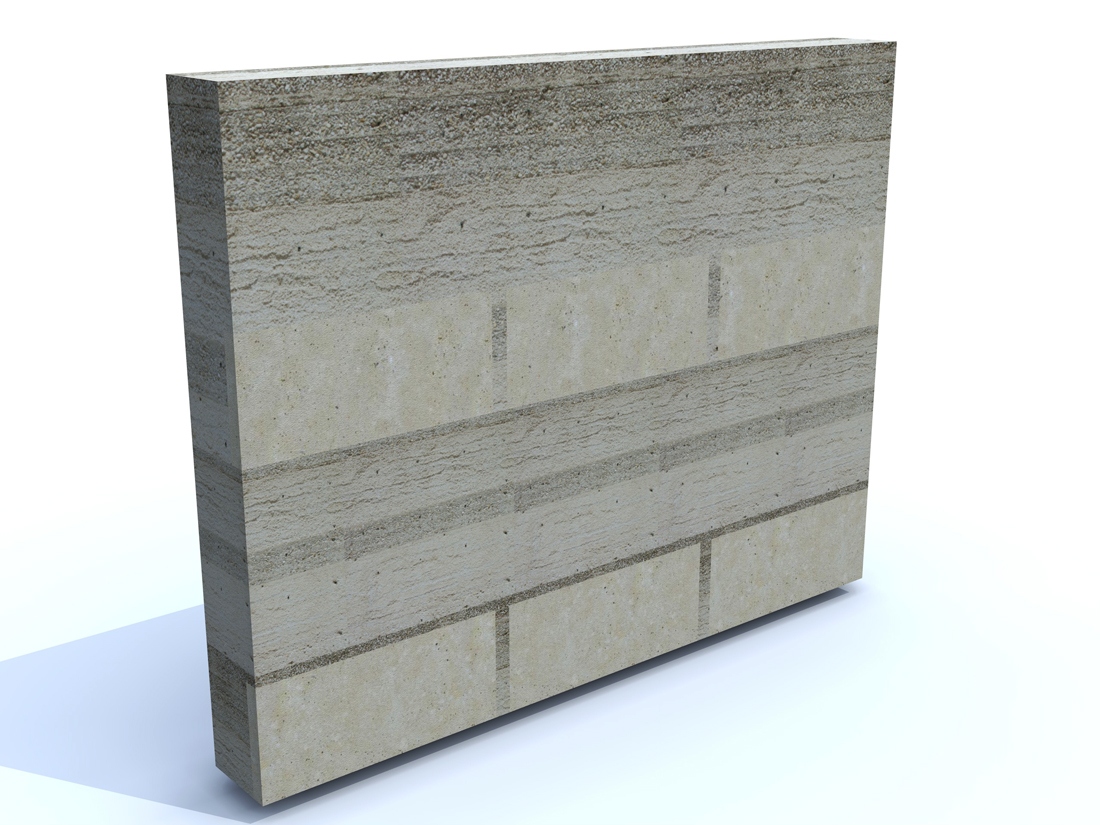

La tenue de la pierre se fait par son encastrement dans le béton de site, en haut et en bas, dans le cas d’une pose par lits horizontaux, bord à bord

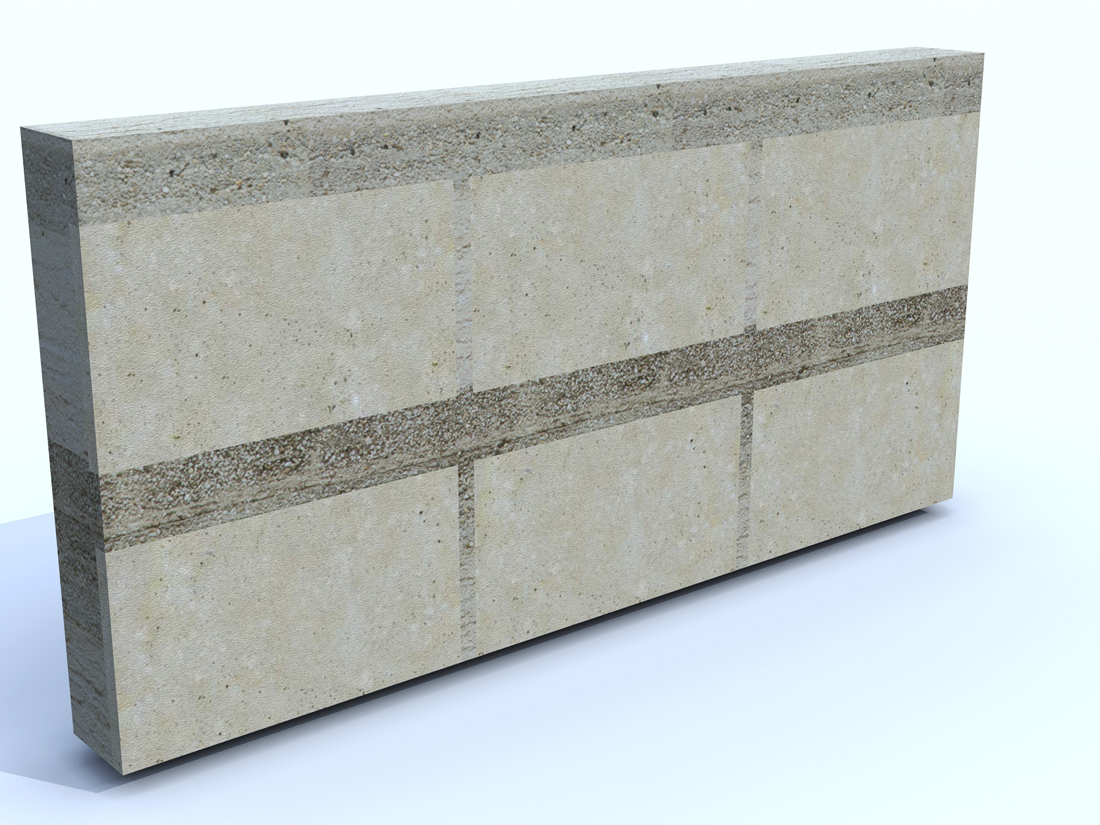

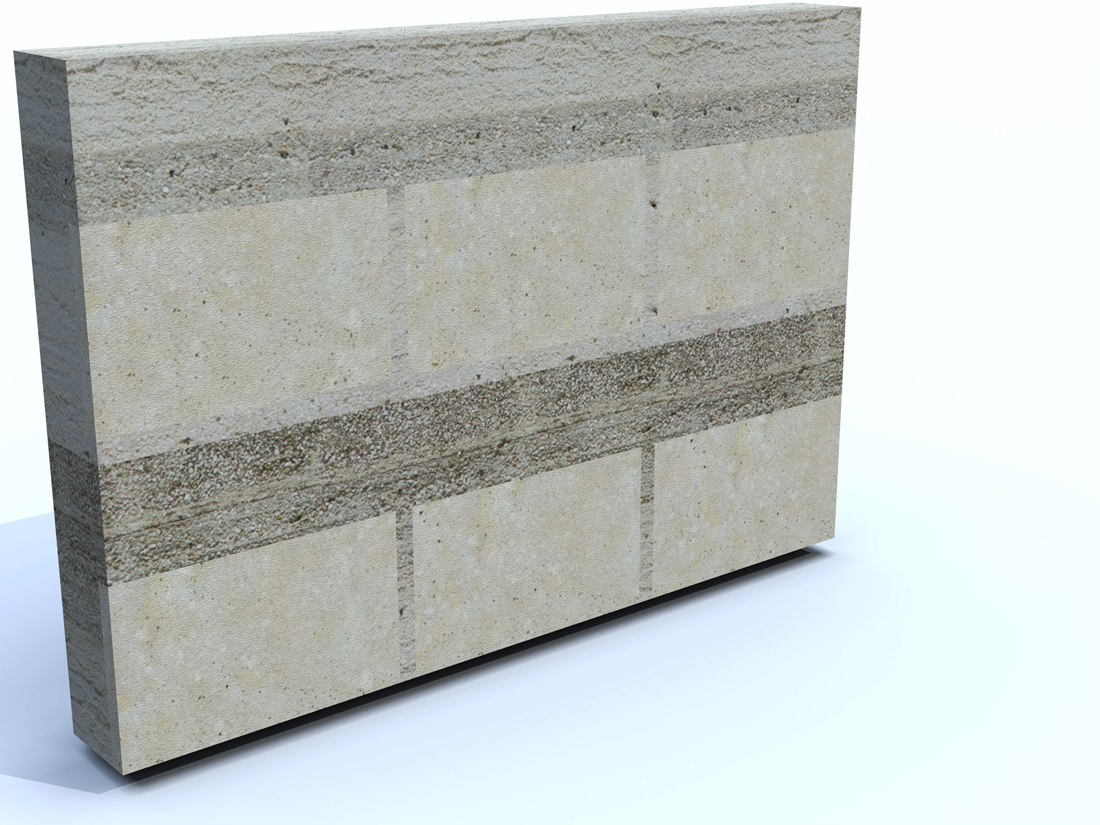

ou sur 4 côtés en écartant les pierres d’une largeur suffisante pour permettre au béton de revenir jusqu’au nu extérieur.

C'est ce type de mise en oeuvre qui a été adopté dans le bâtiment d'accueil de l'Abbaye de TRIZAY.

ce dernier principe implique un effet de joints verticaux larges.

Avantage de la technique d’encastrement : elle évite tout risque de feuilletage du parement (décollement de la pierre par rapport au béton), la pierre étant « prise » sur 2 ou 4 côtés en plus de son collage de fait sur le béton lors du coulage.

Cette solution permet d’éviter les quelques désordres observés à Marseille sur certains ouvrages de Fernand Pouillon.



Action 1 : pose du 1er rang de pierres de taille contre le coffrage avant avec un écart entre pierre égal à son épaisseur soit : 8cm.

Action 2 : coulage en partie arrière et au dessus sur la hauteur correspondant à la combinaison. (Vibration légère de préférence manuelle).

Action 3 : pose du 2ème rang de pierres de taille sur le premier coulage en croisant les pierres.

Action 4 : coulage en partie arrière et au dessus sur la hauteur correspondant à la combinaison.

Etc.

Finition : décoffrage de la face avant du mur. Traitement du parement (lavage).



Hervé BEAUDOUIN et Benoît ENGEL , Architectes.

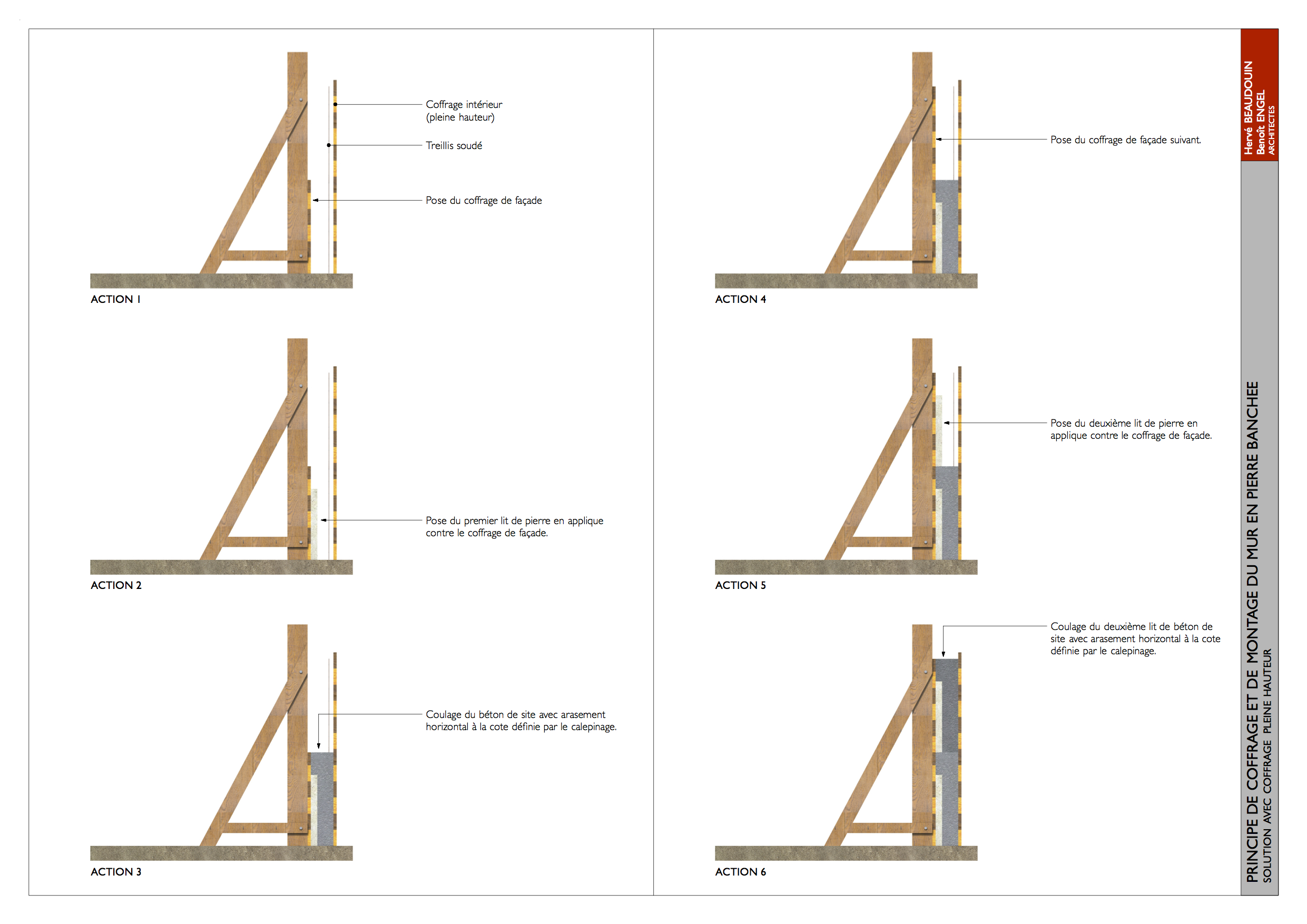

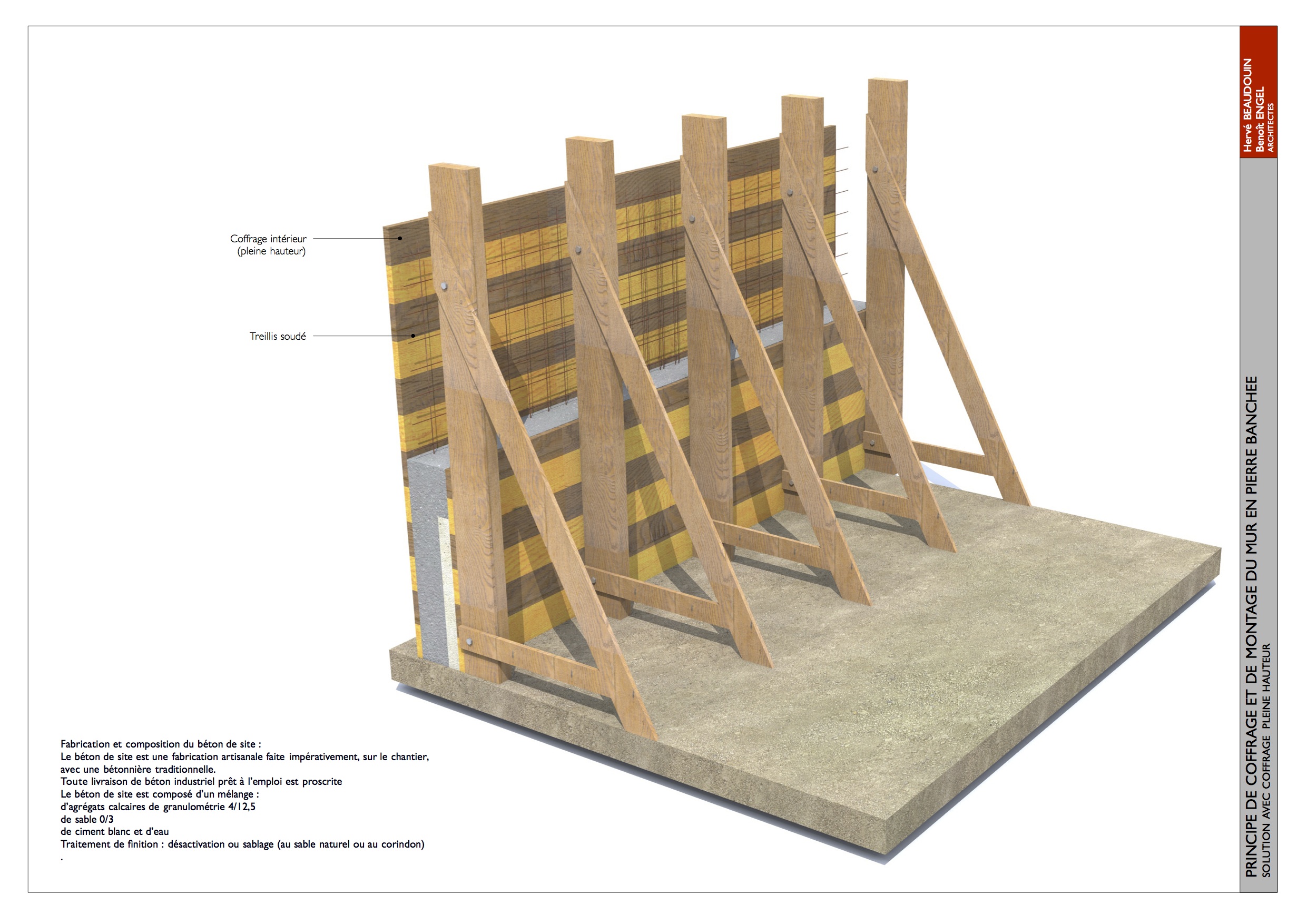

Principe de montage du coffrage

Coffrage auto-stable

Un modèle :



L'exemple du bâtiment d'accueil de l'Abbaye de Trizay (Charente-Maritime)


La construction de ce petit bâtiment d'accueil

a été l'occasion d'expérimenter cette technique.

(Entreprise Noureau).



Le mur est constitué de béton de site calcaire,

réalisé avec des agrégats locaux concassés et de sable grossier, naturellement coloré.

Le coulage se fait par strates successives

et une strate est réalisée, sous forme de frise horizontale, incrustée dans le mur.

Les pierres sont un calcaire local, taillé suivant une épaisseur de 8 cm.

Les pierres sont écartées, sur la ligne horizontale,

de manière à bien assurer la prise dans le béton.
